Il parco antenne HF è stato appena rinnovato, ed il cantiere... non è ancora chiuso. Esso è stato sviluppato per attività prevalente di DX e Contest.

40 - 20 -15 -10 m

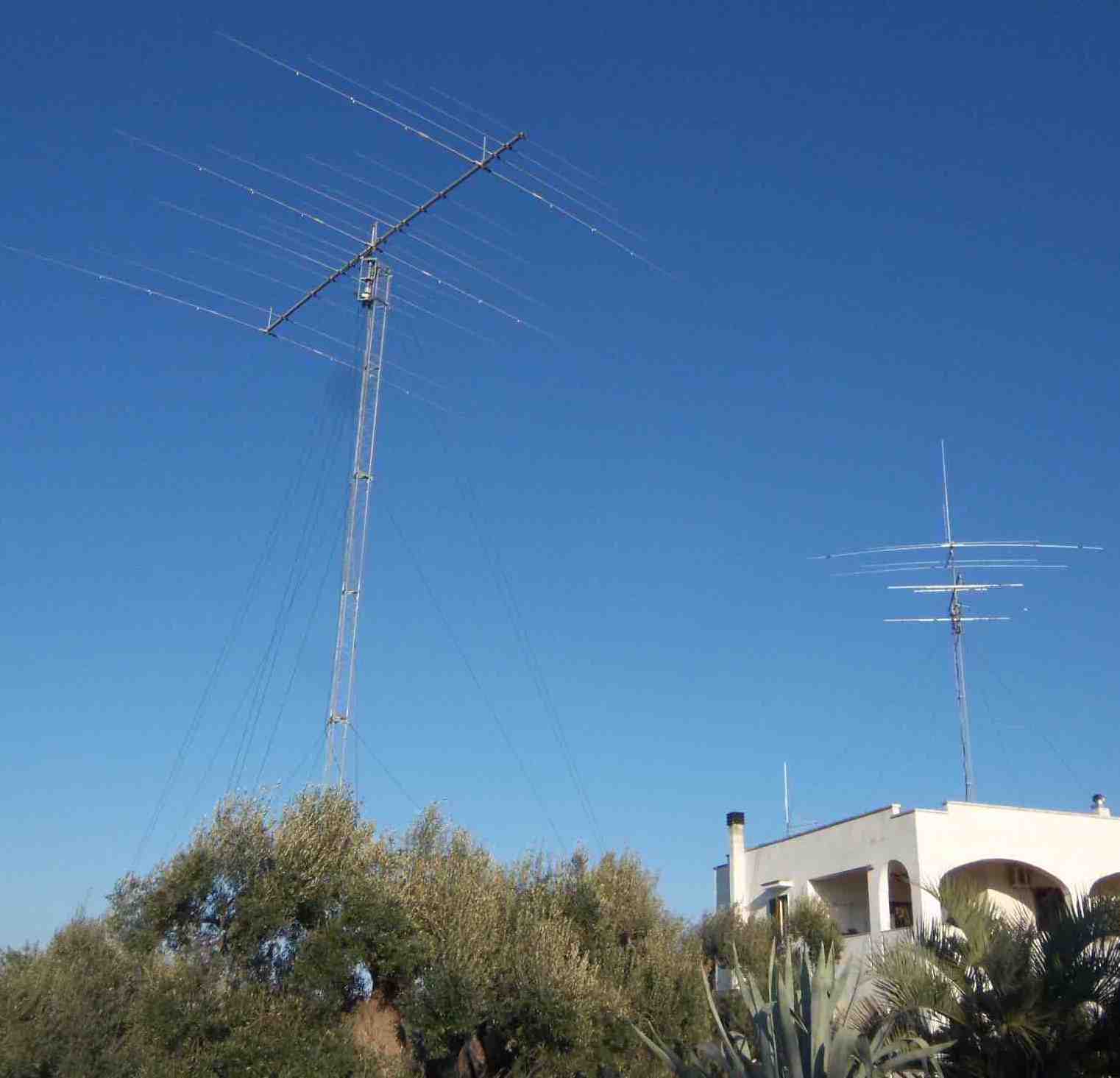

Yagi OB17-4 della Optibeam.

Con questa antenna ho fatto un bel salto di qualità, rispetto alle antenne precedenti, la sua realizzazione ha richiesto un considerevole sforzo, in tutti i sensi…..  i risultati mi dicono che ne è valsa la pena.

Chi volesse conoscerne le specifiche, può visitare il sito web www.optibeam.de

30 -17 -12m

La curiosità mi ha spinto a tentare l'accordo della OB17-4  su queste gamme, grazie anche all'accordatore interno dell IC756PRO.

Grande la sorpresa nel vedere che l'accordo è praticamente immediato e che anche la resa sulle singole bande è buona, con una discreta direttività.

Il mast era stato predisposto per un'altra yagi per le WARC, ma ci ho ripensato.

Servirà certamente per le antenne dei 50Mhz.

40 - 80 - 160

Questa è la parte che presto subirà modifiche, attualmente conservo ancora il dipolo inverted V per i 40 ed 80m.

Devo rifare completamente l'antenna per i 160.

Dipoli ed accessori sono autocostruiti.

Tutto questo è collocato su:

Traliccio 21m ProSisTel PST2100/40, con carrello ascensore

controventato con monofilo Bayco.

I controventi, posti a 120 gradi, sono assicurati al suolo,

forando la roccia (tufo) e fissandovi con tassello chimico 3

barre filettate da 18mm collegate tra loro con un sistema

di catenarie a cui sono stati assicurati i controventi.

Tutto l'impianto, prima del montaggio è stato calcolato

e verificato dall'Ingegnere della Prosistel.

La rotazione è assicurata da:

Rotore Prosistel PST71D.

Altezza totale dal suolo circa 21m e circa 100m s.l.m.
